Фасонные вентиляционные изделия

Фасонные вентиляционные изделия, фото 1
Фасонные вентиляционные изделия, фото 2Фасонные вентиляционные изделия, фото 3Фасонные вентиляционные изделия, фото 4
  • В наличии
  • Оптом и в розницу

от 850 Тг.

Показать оптовые цены
Фасонные вентиляционные изделия
от 850 Тг.
В наличииФасонные вентиляционные изделия
Купить
+77022829615
технический директор
Купить
+77022829615
технический директор
  • График работы
  • Адрес и контакты

Просьба отправлять Ваши заявки по электронной почте too_deronstroy@mail.ru

С 5 января 2016 года введена накопительная система скидок. Подробности по тел. 8 (7172) 47-27-17, 8 (7172) 47-27-57.

На собственном производстве в г. Астане мы изготавливаем все виды и размеры воздуховодов и фасонных изделий из оцинкованной и нержавеющей стали, фильтры вентиляционные, фильтры жироулавливающие из оцинкованной и нержавеющей стали, вытяжные зонты всех видов, вентиляционные зонты, шумоглушители, дроссель – клапана, заслонки вентиляционные, прочие не стандартные изделия для систем вентиляции и кондиционирования воздуха.
Высокое качество геометрии и герметичности воздуховодов и фасонных изделий обеспечивается многочисленными станками и автоматическими линиями. Раскрой металла осуществляется станком плазменной резки. Опыт работы с 2009 года.

В современном все более расширяющемся строительном рынке, вместе с растущими требованиями, предъявленными к вентиляционным системам, растет и сложность зданий, а соответственно и сложность воздух проводящих магистралей. Для того что бы обеспечивать всевозможные ответвления, переходы на другие сечения и их размеры, повороты и изгибы, существуют элементы вентиляции, которые принято называть фасонные изделия. Таким образом без них не обходится не одни проект по вентиляции.

   Фасонные изделия, как правило, изготавливаются из тех же материалов, что и основные воздуховоды. Список вентиляционных воздуховодов и фасонных изделий достаточно широк, но опытный проектировщик указывает в спецификации на оборудование их точные характеристики, что позволяет быстро составить смету по спецификации.

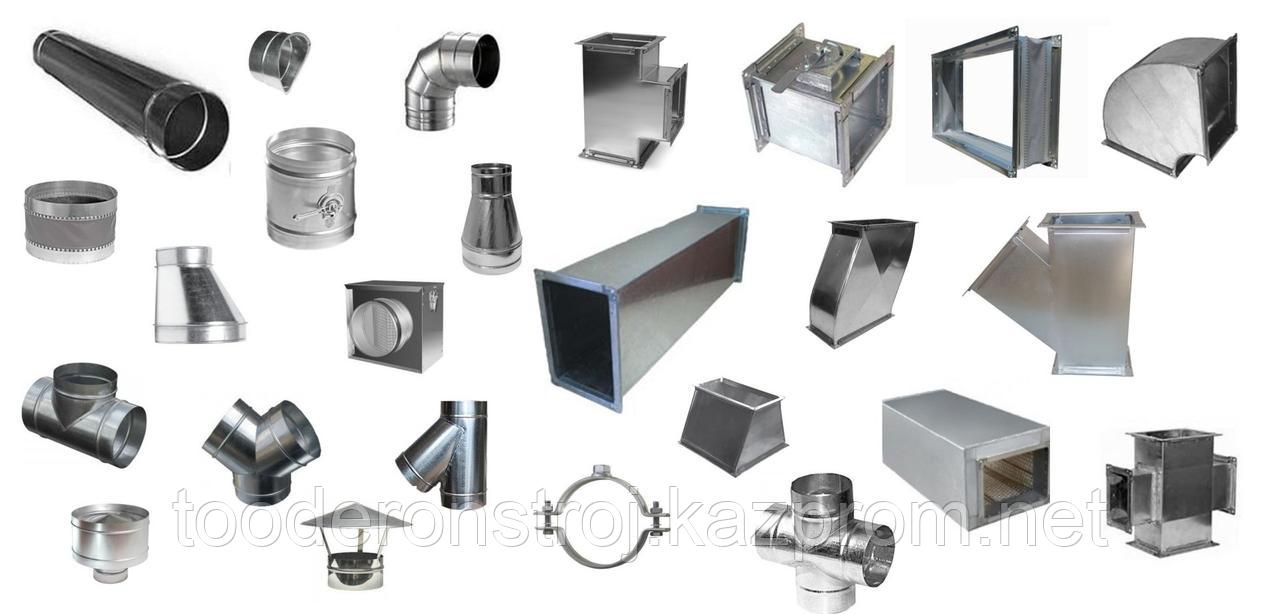

   Фасонные элементы нашего производства:

- отводы

- переходы

- тройники

- крестовины

- утки

- зонты

- врезки

- муфты

Нашим специалисты готовы посчитать спецификацию любой сложности и сделать вам развёрнутое коммерческое предложение, на основе предоставленных данных, в кратчайшие сроки.

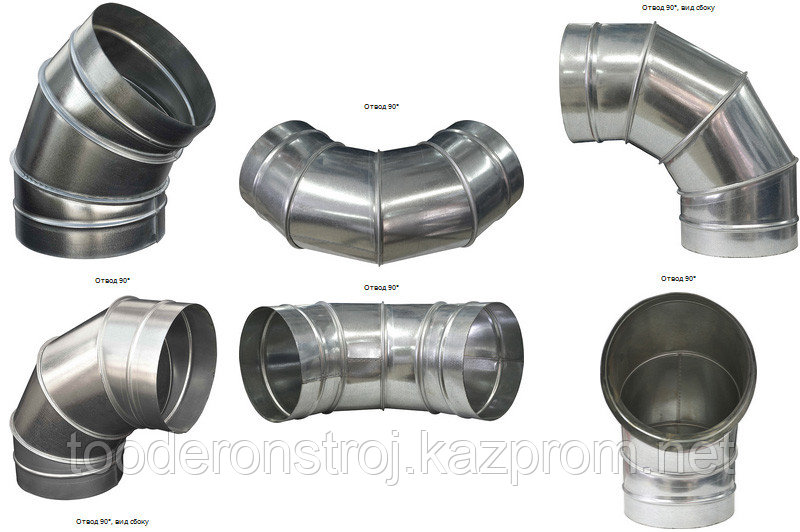

Отвод вентиляционный 90° круглого сечения предназначен для плавного направления системы воздуховода под углом 90° по горизонтали или вертикали.



Для заказа существует условное обозначение:
d ― диаметр  (мм)
α ― угол поворота °
R ― радиус поворота (мм)
При R=d ― не указывается

R =1 x d
В стандартном отводе радиус поворота равен его диаметру.
Радиус при необходимости, может быть
любой




Дополнительные возможности:

переходный отвод

любая длина шейки

любой радиус поворота

промежуточные диаметры

любой угол поворот



Переход вентиляционный круглый

Существует условное обозначение для заказа:

I тип ― центрльный
II тип ― односторонний
III тип ― со смешением.

d1 ― диаметр (мм)
d2 ― диаметр (мм)
При заказе нестандартной длины, указать : Длина (мм) ― L.
Смещение (мм) ― С ― для типа 3



I тип
центральный

II тип
односторонний

III тип
со смешением








Тройник вентиляционный круглый



Тройник вентиляционный круглого сечения ― это фасонная деталь, которая используется при монтаже воздуховодов круглого сечения. Главная цель использования тройников – присоединение ответвлений к основному каналу.

IV типа тройников вентиляционных круглого сечения:


I тип
Существует условное обозначение для заказа:
d1 ― диаметр (мм)
d2 ― диаметр (мм)
L ― длина (мм)
Н ― высота (мм)

Возможно любое соотношение размеров ( с учетом технологических ограничений ).
Диаметр (мм) ― d1
Диаметр (мм) ― d2
Длина (мм) ― L
Высота (мм) ― H


II тип
Существует условное обозначение для заказа:

d1 ― диаметр (мм)
d2 ― диаметр (мм)
L ― длина (мм)
α ― угол °


Возможно любое соотношение размеров ( с учетом технологических ограничений ).
Диаметр (мм) ― d1
Диаметр (мм) ― d2
Длина (мм) ― L

Угол ° ―  α



III тип
Существует условное обозначение для заказа:

d1 ― диаметр (мм)
d2 ― диаметр (мм)
d3 ― диаметр (мм)
L ― длина (мм)
α ― угол °



Возможно любое соотношение размеров ( с учетом технологических ограничений ).

Диаметр (мм) ― d1
Диаметр (мм) ― d2
Диаметр (мм) ― d3
Длина (мм) ― L
Угол° ― α



IV тип

Существует условное обозначение для заказа:
d ― диаметр (мм)
H ― высота (мм)
A×B ― размер врезки (мм)
n ― фланец: 20 (мм), 30 (мм), (без фланца: 0)
L ― длина (мм)







В < d
L = А + 80 (мм)
Н = d/2 + 50 (мм)

Возможно любое соотношение размеров ( с учетом технологических ограничений ).

Диаметр (мм) ― d

Высота (мм) ― H
Размер врезки (мм) ― A×B
Длина (мм) ― L



Крестовина вентиляционная круглая



Крестовина ― это элемент системы вентиляции, который используется для того, чтобы осуществлялась качественная вентиляция здания, т.к. воздуховоды должны проходить в различных направлениях, обеспечивая при этом полноценный поток свежего воздуха. Крестовина предназначена не только для соединения различных воздуховодов между собой, но и служит своеобразным "перекрестком" для воздушного потока, тем самым обеспечивая его равномерное распределение.

Для стандартной детали:
Н2 = Н3 − 0.5d1 + 50 (мм)

Если l > (d2 + d3) / 2 + 120 (мм), то есть возможность рассмотреть использования двух тройников.



Существует условное обозначение для заказа:

d1 ― диаметр корневой (мм)
d2 ― диаметр (мм)
d3 ― диаметр (мм)
L ― длина детали (мм)
Если l = 0, ― не указывать
l ― расстояние между врезками (мм)
α ― угол между врезками от d3 к d2, °



Возможно любое соотношение размеров ( с учетом технологических ограничений ).
Диаметр (мм) ― d1
Диаметр (мм) ― d2
Диаметр (мм) ― d3
Длина детали (мм) ― L
Высота (мм) ― H2,Н3
Расстояние между врезками ― l



Ниппель вентиляционный



Ниппель ― это фасонное изделие, которое позволяет соединять между собой воздуховоды одного диаметра. Производится ниппель вентиляционный из того же материала, что и сами воздуховоды. С помощью ниппеля , воздуховоды можно быстро соединить простым круговым движением ― они вставляются в ниппель с разных сторон, после чего соединение готово и можно продолжить работу с другими элементами системы вентиляции.

Существует условное обозначение для заказа:
d ― диаметр (мм)



Общая длина ниппеля вентиляционного:

до Ø 500 ― 140 (мм)
до Ø 900 ― 180 (мм)
до Ø 1250 ― 200(мм)



Дополнительная возможность:
общая длина ниппеля ― увеличенна



Муфта вентиляционная круглая



Муфта круглая вентиляционная применяется для соединения воздуховодов и фасонных изделий. Изготавливается муфта из оцинкованной стали. Диаметр муфты может быть стандартным и нестандартным. Отличается муфта от ниппеля тем, что одевается сверху на скрепляемые детали. При заказе муфты указываются следующие параметры: d ― диаметр (мм). Если требуется нестандартная длина муфты, то также необходимо указать общую длину.



Заглушка вентиляционная круглая



Заглушка круглая для воздуховода в системах вентиляции выполняет роль перегородки, которая регулирует поток воздуха, поступающего в помещение по воздуховоду, а также выполняет защитную функцию.Заглушка препятствует попаданию грязи и инородных предметов в воздуховод системы вентиляции.



Утка вентиляционная круглая



Вентиляционная утка круглого сечения ― это специальное фасонное изделие, которое предназначено для соединения в месте стыков разноуровневых воздуховодов или же те воздуховоды, которые находятся правее или левее друг друга. В этом случае они находятся либо выше, либо ниже по отношению друг ко другу.

Существует условное обозначение для заказа:
d1 ― диаметр (мм)
d2 ― диаметр (мм)
L ― длина детали (мм)
H ― высота (мм)

Возможно любое соотношение размеров ( с учетом технологических ограничений ).
Диаметр (мм) ― d1
Диаметр (мм) ― d2
Длина (мм) ― L
Высота (мм) ― H

Примечание:

Если d1 = d2, то указывается один размер.

Дроссель-клапан для воздуховодов круглого сечения



Дроссель-клапаны круглого сечения из оцинкованной стали.

Дроссель-клапаны применяются в системах воздушного отопления, кондиционирования, вентиляции.

Они устанавливаются в местах разветвления воздуховодов или на главных магистралях. Предназначаются в основном для регулирования расхода воздуха в системе и выравнивания аэродинамического сопротивления.

Изделие состоит из полотна, сектора управления и патрубка. На дроссель-клапан, а точнее на его узел управления, установлена лопатка, которую можно поворачивать с помощью рукоятки (она расположена на внешней стороне клапана). Регулирование потока осуществляется с помощью изменения угла поворота лопатки, которая перекрывает сечение клапана под требующимся углом. Расположенная с наружной стороны клапана рукоятка управляет лопаткой. Положение лопатки фиксируется гайкой-барашком, угол поворота устанавливается с помощью градуированной шкалы.

Дроссель-клапаны создаются как с электроприводом, так и с ручным управлением.

Для того чтобы изготовить дроссель-клапан используется оцинкованная сталь. Дроссель клапан круглого сечения изготавливается с ниппельным, фланцевым или бандажным соединением.

Компания "Вивавент" занимается изготовлением изделий только с ручным управлением. Дроссель клапан с круглым сечением изготавливается с резиновым уплотнителем, а если клиент желает, то и без него.



Зонт крышный для круглого воздуховода



Зонт крышный используется для защиты наружной части воздуховода круглого сечения от попадания в систему вентиляции атмосферных осадков. Нижняя часть воздуховода оснащена ниппельным соединением. Отверстия для выброса воздуха могут быть закрыты сеткой.

Существует условное обозначение для заказа:



Дефлектор крышный вентиляционный



Дефлектор – это специальное вытяжное устройство, которое устанавливается на шахте для того чтобы увеличить тягу в канале и повысить эффективность системы вентиляции. Присоединительные размеры дефлекторов имеют такие же размеры, как и нормируемый ряд воздуховодов.Дефлекторы поставляются как в собранном, так и разобранном виде.

Существует условное обозначение для заказа:
d ― диаметр (мм)

Возможно любое соотношение размеров (с учетом технологических ограничений).
Диаметр (мм) ― d
Диаметр (мм) ― D
Высота (мм) ― H





Врезка вентиляционная круглая



Врезка – это вид фасонной детали, которая необходима для установки в стенку воздуховода. Есть 3 вида врезок: Врезка вентиляционная прямая для прямоугольного воздуховода ― применяется в тех случаях, когда необходимо вмонтировать в воздуховод прямоугольного сечения воздуховод круглого сечения. Врезка вентиляционная круглая для круглого воздуховода ― применяется с целью присоединение воздуховода круглого сечения к аналогичному воздуховоду. Врезка вентиляционная угловая для круглого воздуховода.

Врезка вентиляционная прямая для прямоугольного воздуховода.



Существует условное обозначение для заказа:
d ― диаметр (мм)
I- длина (мм)

Высота врезки L ― (по желанию заказчика)

Возможно любое соотношение размеров (с учетом технологических ограничений ).
Диаметр (мм) ― d
Длина (мм) ― I
Высота врезки (мм) -L



Узел прохода через кровлю для воздуховодов



Применяется узел прохода через кровлю в местах, где вентиляционная шахта выводится на кровлю здания.

Существует условное обозначение для заказа:
d ― диаметр (мм)
H ― высота (мм).
α ― угол °


Возможно любое соотношение размеров (с учетом технологических ограничений ).
Диаметр (мм) ― d
Высота (мм) ― H
Угол ° ― α





Шибер вентиляционный круглого сечения



Шибер круглого сечения для отсекания ветки воздуховода от общей системы вентиляции.

Шибер – это запорно-регулирующее устройство, которое используется в системах вентиляции. Он состоит из направляющей панели и стального полотна. Если шибер имеет малые размеры, то полотно перемещается внутри кармана, если же его размеры велики, то лист движется по направлению к уголкам. Исключительно от размеров воздуховода зависят габариты регулирующего шибера. Работают в режиме откр./закр. Если шибер имеет большие размеры и его не полностью открыть, то будет создаваться дополнительный шум. Производятся под углом 45 градусов к перекрываемой магистрали, если используются в системах аспирации.

Основной функцией шибера является регулирование воздушного потока в воздуховодах, которые выполнены из оцинкованной стали. Круглый шибер выпускается с ниппельным соединением.

Для изготовления шибера используется тонколистовая оцинкованная сталь, которая имеет толщину от 0,55 до 1 мм. Толщина стального листа колеблется в зависимости от диаметра и сечения детали. По своей конструкции шибер выглядит как металлический карман.

Также различают шиберы косые и прямые. Косые применяются в системах пневмотранспорта и аспирации. А прямые шиберы – в системах общеобменной вентиляции (вытяжной и приточной).

Эти конструкции используются чаще всего в системах отопления воздуха, вентиляции, кондиционирования. Главное, чтобы внутреннее давление системы не превышало 1000 ПА. По обыкновению их устанавливают в близости к выхлопному отверстию вентилятора на сечение трубы воздуховода.

Шибер является очень важным устройством, которое осуществляет регулирование воздушных потоков в различных системах.



Гибкие вставки круглого сечения для воздуховодов



Гибкие вставки для воздуховодов предназначены для устранения вибрации, вызванной работой того или иного оборудования (вентилятора, приточной установки и т.д.), чтобы избежать передачи вибрации на всю систему воздуховодов.

Гибкие вставки круглого сечения изготавливаются из специального износостойкого материала "робаст", который крепится к оцинкованным посадочным элементам.



Обратный клапан



Обратный клапан RSK используется для установки в круглых воздуховодах. Изготовливаются обратные клапаны из оцинкованной листовой стали. Клапан может быть установлен в вертикальном положении, т.к. две заслонки подпружинены.

Обратный клапан RSK.








vkontakte facebook twitter
Характеристики
Основные
Производитель  Собственное производство
Страна производительКазахстан
Тип воздухоотвода по форме сеченияКвадратный
Тип воздухоотвода по материалуМеталлический
Тип воздухоотвода по технологическим особенностямПрямошовный
Тип воздухоотвода по способу соединенияФланцевый
Толщина стенки0.5 (мм)
